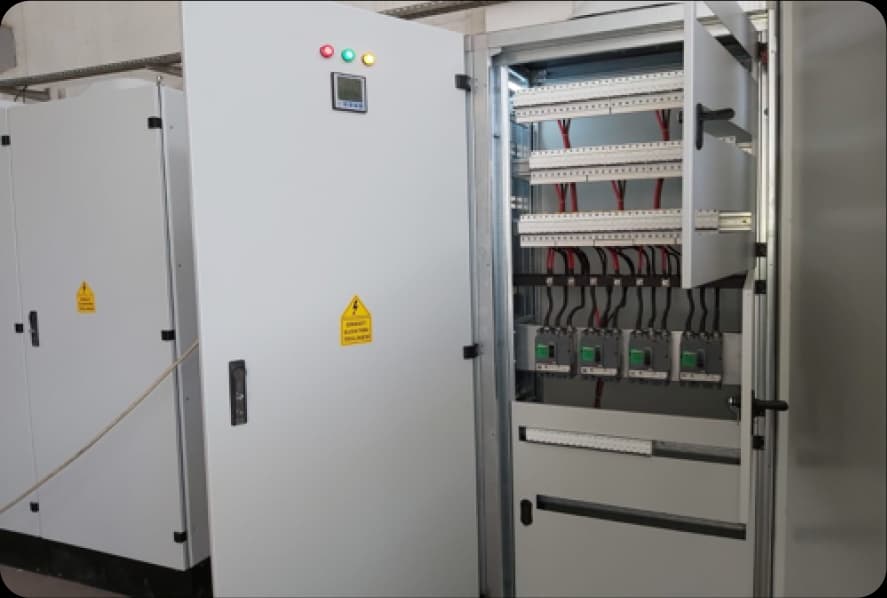

AG panoları, elektrik tesislerinde enerjinin dağıtım ve kontrolünü sağlayan temel birimlerdir. Teknolojinin gelişmesiyle birlikte, panolarda kullanılan malzemeler çeşitlenmiş ve fonksiyonları daha gelişmiş hale gelmiştir. Ancak, temel görevleri olan enerji dağıtımı ve kontrolü değişmeden kalmıştır. Günümüzde, AG panolarında kullanılan kontrol ve koruma bileşenleri analog sistemlerden dijital sistemlere evrilmiş ve bu sayede enerji güvenliği daha hassas hale getirilmiştir.
Yapı Malzemeleri
Panoların iskelet yapısı profil veya köşebent demirden üretilirken, sac kısımları en az 2 mm kalınlığında, köşeleri yuvarlatılmış DKP sacdan imal edilir. Panoların iç ve dış yüzeyleri, önce bir kat korozyona karşı dayanıklı astar boya (anti-pas) ile kaplanır, ardından fırınlanmış mat püskürtme boya ile son işlem uygulanır.
Boyutlar
AG panoları, kullanım alanına bağlı olarak farklı ebatlarda üretilmektedir. Standart yükseklik 210 cm, derinlik ise 75 cm olarak belirlenmiştir. Genişlik ihtiyaca göre 60, 80 veya 90 cm olabilir. Dayanıklılığı artırmak amacıyla iskelette 40x40x4 mm köşebent veya benzeri profil demir kullanılır. Eğer pano üzerine mekanik etki yaratacak şalter ve kumanda elemanları monte edilecekse, sac kalınlığının 3 mm olarak seçilmesi önerilir. Panolar, düz bir zemine yerleştirilmeden önce 10 cm yüksekliğinde beton kaide üzerine sabitlenir. Ayrıca, pano arkasında en az 75 cm genişliğinde bir bakım geçidi bırakılarak, yetkili personelin güvenli erişimi sağlanır
AG Panolarının Özellikleri
AG panoları, kullanım alanına bağlı olarak farklı ebatlarda üretilmektedir. Standart yükseklik 210 cm, derinlik ise 75 cm olarak belirlenmiştir. Genişlik ihtiyaca göre 60, 80 veya 90 cm olabilir. Dayanıklılığı artırmak amacıyla iskelette 40x40x4 mm köşebent veya benzeri profil demir kullanılır. Eğer pano üzerine mekanik etki yaratacak şalter ve kumanda elemanları monte edilecekse, sac kalınlığının 3 mm olarak seçilmesi önerilir. Panolar, düz bir zemine yerleştirilmeden önce 10 cm yüksekliğinde beton kaide üzerine sabitlenir. Ayrıca, pano arkasında en az 75 cm genişliğinde bir bakım geçidi bırakılarak, yetkili personelin güvenli erişimi sağlanır
AG Panolarının Bileşenleri

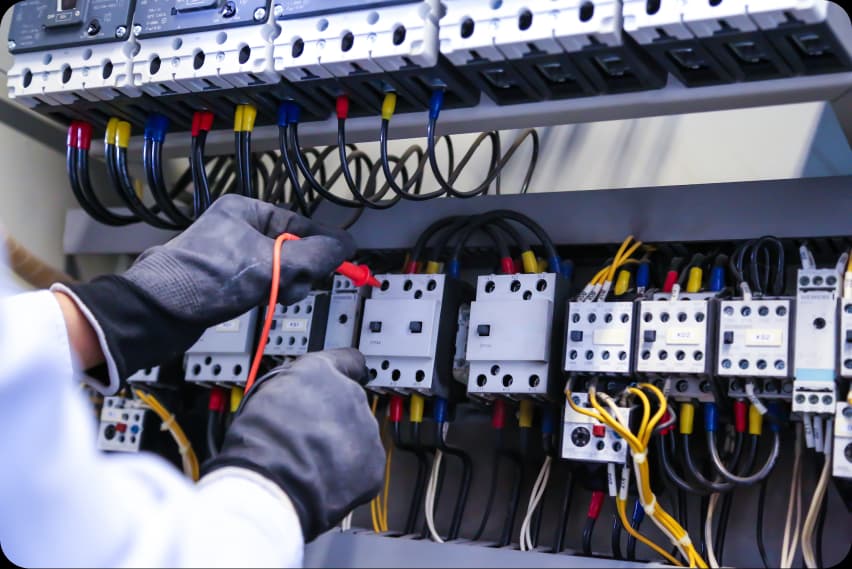

Güvenlik Önlemleri
Gerilim taşıyan açık noktalar, kazara temasları önlemek için yalıtımlı muhafaza ile kapatılmalıdır.
Açıkta kalan gerilim taşıyan bölgeler ile çevre duvarları arasında en az 1 metre mesafe bulunmalıdır.
Karşılıklı açık noktalar varsa bu mesafe en az 2 metre olmalıdır.Panonun ön kısmında en az 90 cm genişliğinde çalışma alanı bırakılmalıdır.
Pano üzerine “Ölüm Tehlikesi” uyarı levhaları yerleştirilmelidir. Elektrik iletkenliği olmayan metal parçalar topraklanarak güvenlik sağlanmalıdır.
Pano arkasındaki bakım geçidi, güvenli çalışma için yalıtımlı PVC malzeme ile kaplanmalıdır.
Yetkisiz erişimi önlemek amacıyla pano kapıları sürekli kilitli tutulmalıdır.
